УЛЬТРАЗВУКОВОЙ РАСХОДОМЕР US-800

Исполнения ультразвукового расходомера US-800

ИСПОЛНЕНИЯ УЛЬТРАЗВУКОВОГО РАСХОДОМЕРА US-800

ОДНОКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ

ОДНОКАНАЛЬНЫЙ ДВУХЛУЧЕВОЙ

ДВУХКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ


ЭБ обслуживает один однолучевой УПР, один канал измерения, на УПР врезаны 2 датчика (1 луч)


ЭБ обслуживает один двухлучевой УПР, один канал измерения, на УПР врезаны 4 датчика (2 луча), отличается повышенной точностью 0.5-1%, требует минимум прямых участков при монтаже.


ЭБ обслуживает два однолучевых УПР, два независимых канала измерения в одном электронном блоке, на каждый УПР врезаны 2 датчика (1 луч), удобен в многоканальных системах, в составных теплосчетчиках

Ду 15-2000 мм Ду 50-2000 мм Ду 15-2000 мм



Исполнения электронных блоков US-800

ЭЛЕКТРОННЫЙ БЛОК (ЭБ) - устройство, содержащее электронные узлы формирования и преобразования ультразвуковых импульсов, вычисления расхода, объема и вывода информации на основе измеренных времен распространения ультразвуковых импульсов.

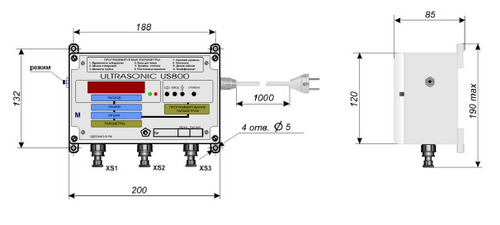

Конструктивно ЭБ (электронный блок) представляет собой приборный корпус из пластика для настенного монтажа (или монтажа внутри приборного шкафа).
Лицевая панель ЭБ защищена прозрачной крышкой, крепящейся четырьмя винтами к корпусу через уплотнение.

В исполнениях 1х разъем XS2 отсутствует

Электронные блоки бывают трех видов:

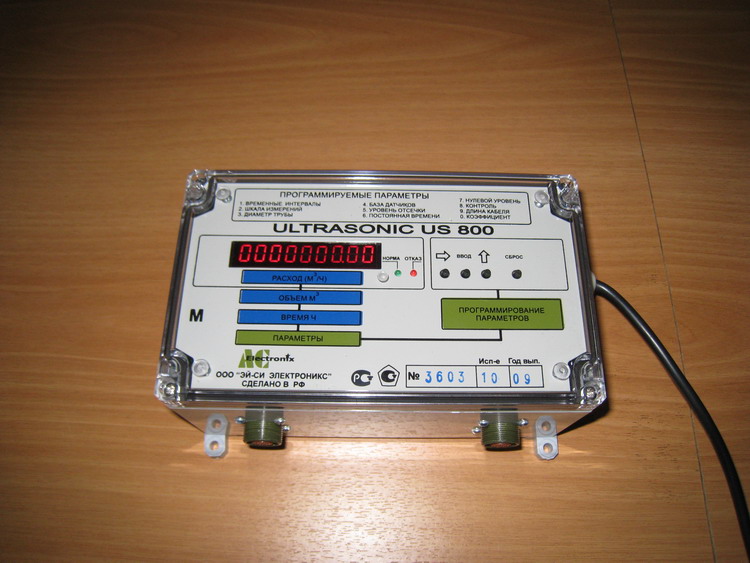

    • ОДНОКАНАЛЬНЫЕ (обслуживает один однолучевой УПР).
      Исполнение US800-11, US800-13 в зависимости от типа выходных сигналов
    • ОДНОКАНАЛЬНЫЕ ДВУХЛУЧЕВЫЕ (обслуживает один двухлучевой УПР)
      Исполнение US800-31, US800-33 в зависимости от типа выходных сигналов

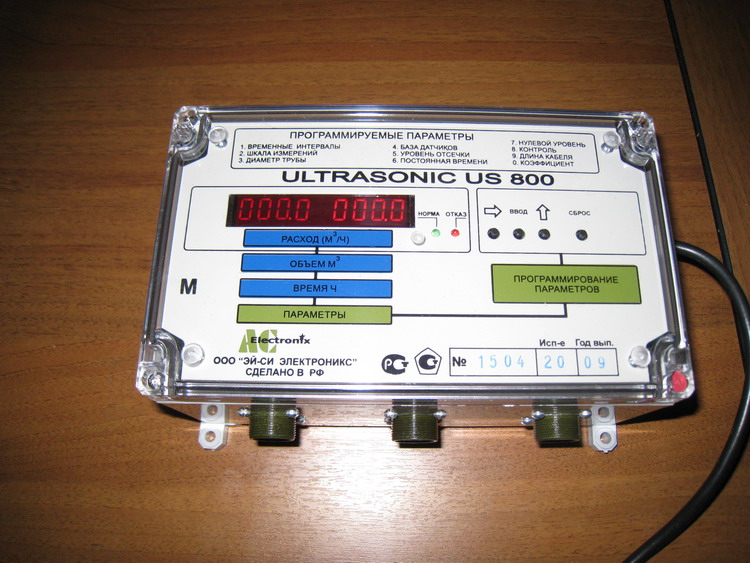

    • ДВУХКАНАЛЬНЫЕ (обслуживает до двух однолучевых УПР)
      Исполнение US800-21, US800-23 в зависимости от типа выходных сигналов
Стандартно: пылевлагозащита IP65, Т окр.среды в месте установки от +3 до +60 oC, питание 220В 50 Гц, гальваническая развязка от трубопровода, сетевой фильтр, защита от перегрева, интеллектуальная система самодиагностики, выбор режимов учета потока и др.
  Индикация (расход / объем / время наработки), 9 разрядный сегментный дисплей Частотный 0-1000 Гц / импульсный выход с программ. весом имп. Аналоговый выход 4-20 мА Архив 2880 час / 120 сут / 192 мес, вывод только на ПК! Цифровой интерфейс RS485 Подключение GSM-модема (RS485)

ОДНОКАНАЛЬНЫЕ ЭБ US-800:

US800-11 да да   да да да
US800-13 да да да да да да

ДВУХКАНАЛЬНЫЕ ЭБ US-800:

US800-21 да да   да да да
US800-23 да да да да да да

ОДНОКАНАЛЬНЫЕ ДВУХЛУЧЕВЫЕ ЭБ US-800:

US800-31 да да   да да да
US800-33 да да да да да да

ДОПОЛНИТЕЛЬНО к ЭБ US-800 по заказу

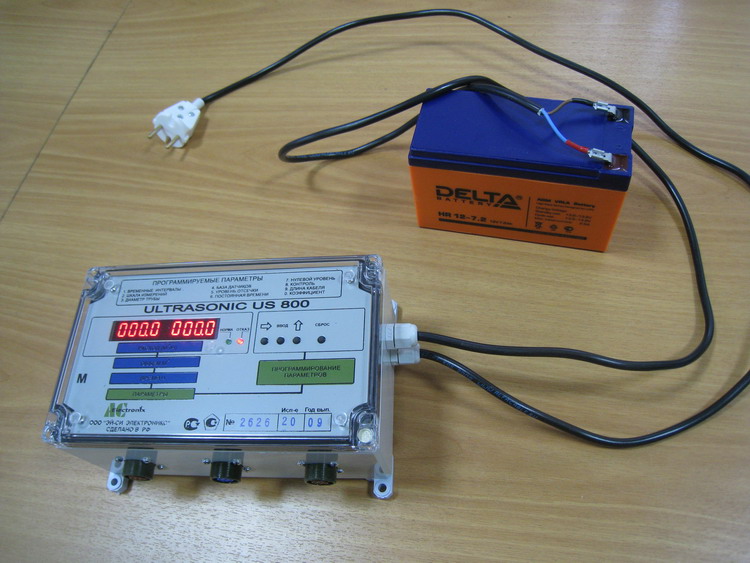

Электронный блок US-800 с источником бесперебойного питания ИБП Источник бесперебойного питания, до 2 нед при отсутствии сети, автоподзаряд во всех исполнениях
Питание 18-24-36 В постоянного тока во всех исполнениях
Опция "ПМЗ" / "нестандартн.жидкость" (помехозащищенное исполнение, доработка на нестандартные жидкости, отличные от чистой воды) во всех исполнениях
Установка интерфейса USB во всех исполнениях
Установка второго интерфейса RS485 во всех исполнениях
Релейный выход понижения / повышения расхода только в US800-1х исполнениях!
Реверсивный частотный/испульсный выход или реверсивный токовый 4-20 мА выход только в US800-1х, 3хисполнениях!



Исполнения УПР

Однолучевой УПР

схема УПР однолучевых Ду15-1000

В однолучевом УПР устанавливается пара ПЭП, которые размещаются на оси проходящей через диаметр поперечного сечения УПР. УПР, изготовленный в заводских условиях представляет собой отрезок трубы из нержавеющей (или кислотостойкой) стали или черной стали с покрытием, к торцам которого приварены два черных Сталь20 стандартно (или нерж. по заказу) фланца по ГОСТ 12820-80 или отторцован под сварку.
В средней зоне трубы приварены держатели.
Держатели служат для установки ПЭП.
ПЭП устанавливаются с паронитовыми прокладками и фиксируются в держателях гайками.

      Ду15-25 стандартно имеют резьбовое соединение.
      Ду32-1000 стандартно имеют фланцевое соединение. Ду15-25 фланцевые по заказу.
      Ду125-1600 могут иметь как фланцевое так и бесфланцевое соединение под сварку.
      Ду250-2000 также предлагаются комплекты монтажных частей и датчиков для изготовления УПР или врезки непосредственно на трубопровод по месту эксплуатации.

Двухлучевой УПР

схема УПР двухлучевых Ду100-1000

В двухлучевом УПР устанавливается две пары ПЭП, которые размещаются на осях параллельных друг другу и проходящих через равные хорды поперечного сечения.
Данное решение позволило повысить точность измерения и сократить длины прямых участков в месте монтажа, что особенно важно на трубах больших диаметров!
УПР, изготовленный в заводских условиях представляет собой отрезок трубы из черной стали с антикоррозионным покрытием, к торцам которой приварены два черных фланца по ГОСТ 12820-80, либо без фланцев под сварку.

      Ду50-125 стандартно имеют фланцевое соединение.
      Ду125-1400 могут иметь как фланцевое так и бесфланцевое соединение под сварку.
      Ду250-2000 также предлагаются комплекты монтажных частей и датчиков для изготовления УПР или врезки непосредственно на трубопровод по месту эксплуатации.

однолучевой УПР Ду15-25 однолучевой УПР Ду32-200 однолучевой УПР Ду250-1000 двухлучевой УПР Ду100-1000 комлект монтажных частей КМЧ и датчиков для монтажа на трубу по месту эксплуатации

ИСПОЛНЕНИЯ И ТИПОРАЗМЕРЫ УПР

ОДНОЛУЧЕВОЙ УПР ДВУХЛУЧЕВОЙ УПР Способ креплен, материал трубы
15, 20, 25, 32, 40, 50   нерж. сталь 12Х18Н10Т, резьбовое соедин., P макс 1,6 МПа, с установленными датчиками ПЭП (титан, Т макс +120 оС), IP65, Т жидкости до +120 oС, Т окр. среды в месте установки от -40 +60 oС.
15, 25, 32, 40, 50, 65 50, 65, 80, 100, 125 нерж. сталь 12Х18Н10Т, фланцевое соедин., фланцы сталь20, с отв. фланцами, крепежом, P макс 1,6 МПа, с установленными датчиками ПЭП (титан, Т макс +120 оС), IP65, Т жидкости до +120 oС, Т окр. среды в месте установки от -40 +60 oС.
80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000 нерж. сталь 12Х18Н10Т фланцевое соедин., фланцы сталь20, в комплекте с отв. фланцами, крепежом, P макс 1,6 МПа, с установленными датчиками ПЭП (титан, Т макс +150 оС), IP65, Т жидкости до +150 oС, Т окр. среды в месте установки от -40 +60 oС.
150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600 сталь20 с антикоррозионным покрытием, фланцевое соединен. или бесфланцевое под сварку, в фланцевом фланцы сталь20, в комплекте с ответными фланцами, крепежом, P макс 1,6 МПа, с установленными датчиками ПЭП (титан, Т макс +150 оС), IP65, Т жидкости до +150 oС, Т окр. среды в месте установки от -40 +60 oС.

БЕСТРУБНЫЙ ВАРИАНТ (БЕЗ УПР)

250-2000 250-2000 комплект бобышек и датчиков ПЭП для изготовления УПР или врезки на трубу по месту эксплуатации.
ВНИМАНИЕ! требует квалифицированного монтажа!

Бобышки-держатели и гайки: сталь20, P макс 2,5 МПа, с датчиками ПЭП (титан, Т макс +150 оС), IP65, Т жидкости до +150 oС, Т окр. среды в месте установки от -40 +60 oС.

ДОПОЛНИТЕЛЬНО к УПР по заказу

Температура +200 oС для всех Ду
Температура +220 oС для всех Ду
Датчики ПЭП У с усиленным сигналом для сложных условий эксплуатации для всех Ду
Датчики ПП212 выскокочувствительные помехозащищенные пластиковые датчики только для Ду 200-2000 мм
УПР с датчиками ПЭП с защитой ip68 для залитых колодцев и работы на глубине Защита датчиков IP68 для залитых колодцев (герметичный разъем) для всех Ду
Сравнение УПР на 1.6 МПа (слева) и на 6.0 МПа (справа) Давление макс 2.5, 4.0, до 6.0 МПа только для Ду 15-2000 мм
Бобышка с шаровым краном для безостановочной замены/очистки ПЭП Бобышки с шаровым краном для безостановочной очистки / замены ПЭП только для Ду 200-2000 мм



ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Кабель соединительный РК50-2-11 Кабель соединительный, между ЭБ и УПР (датчиками ПЭП).
По заказу стандартно от 5 до 200 м и более (до 1000 м) в зависимости от исполнения и опций на в ЭБ.
Бокс приборный (шкаф) Бокс приборный (шкаф), обогреваемый бокс приборный (шкаф)
Конвертеры (преобразователи) интерфейсов RS485/RS232, RS485-232/USB Конвертер (преобразователь) интерфейса RS485/RS232, RS485-232/USB
GSM-модемы в комплекте GSM-модем в комплекте (GSM-модем, антенна, блок питания)
Приспособления для монтажа беструбных вариантов (без УПР) Приспособления для монтажа беструбных вариантов (без УПР)





Дополнительную информацию Вы можете запросить по нашим контактным телефонам или e-mail
