FAQ: Часто задаваемые вопросы

Можно ли монтировать расходомер на вертикальные трубопроводы
Можно ли устанавливать в колодцах/под землей
Нужны ли прямые участки при монтаже
Осуществляем ли мы монтаж/наладку
Что входит в стандартный комплект расходомера US800
Возможно ли подключать к компьютеру
На какие диаметры существуют
Можно ли использовать УПР без электронного блока US800
Какой применяется соединительный кабель и сколько метров в комплекте
При каких температурах окружающей среды работает расходомер
Чем двухлучевое исполнение отличается от однолучевого



Можно ли монтировать расходомер на вертикальные трубопроводы

Ультразвуковые преобразователи расхода можно монтировать на вертикальные трубопроводы на восходящие потоки, при этом длина прямых участков должна быть такой же, как при монтаже на горизонтальный трубопровод. Нельзя устанавливать расходомеры на нисходящем участке трубопровода, имеющего свободный слив жидкости в атмосферу.



Можно ли устанавливать в колодцах/под землей

Ультразвуковые преобразователи расхода можно устанавливать под водой и под землей: существует специальное исполнение пьезоэлектрических преобразователей (УЗ ПП IP68) с пылевлагозащитой IP68 (с герметичным кабелем в комплекте) для залитых колодцев и работы на глубине (под водой).



Нужны ли прямые участки при монтаже

Расходомер US 800 требует минимум прямых участков при монтаже для расходомеров данного принципа действия: в зависимости от исполнения ультразвуковых преобразователей расхода (однолучевые-2 датчика на трубе или двухлучевые-4 датчика на трубе) и наличия местных гидравлических сопротивлений (колена, тройники, задвижки, диффузоры, конфузоры и пр.) длина прямых участков составляет от 3 до 15 диаметров трубопровода (более подробно в РЭ).

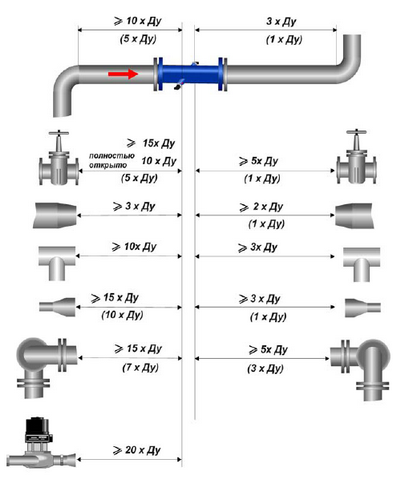

Прямые участки трубопроводов ДО и ПОСЛЕ УПР
Рис. Прямые участки трубопроводов ДО и ПОСЛЕ УПР (в скобках значения для двухлучевых)



Осуществляем ли мы монтаж/наладку

По желанию заказчика наша организация осуществляет шеф-монтаж (выезд специалиста) в случае, если Вы приобрели беструбный вариант (без УПР) ультразвукового расходомера US 800 или теплосчетчика с комплектом монтажных частей для монтажа на трубы больших диаметров от 300 мм. В остальных случаях монтаж не представляется сложным и осуществляется самостоятельно или с привлечением сторонней (местной) монтажной организации (подробнее о монтаже в РЭ).



Что входит в стандартный комплект расходомера US800

В стандартный комплект расходомера-счетчика жидкости US800 входит электронный блок, ультразвуковой преобразователь расхода Ду15-1000 мм (или комплект монтажных частей для монтажа по месту эксплуатации Ду250-2000 мм) и соединительный кабель (длина по заказу от 5 до 500 м), сопроводительная техническая документация и программное обеспечение.



Возможно ли подключать к компьютеру

К компьютеру возможно подключить расходомеры с электронным блоком следующих конфигураций: US 800-11, 13, 21, 23, 31, 33.
Эти конфигурации комплектуются цифровыми интерфейсами RS485 по умолчанию или RS232 (Сом-порт) по заказу и встроенным архивом.

    • RS485 позволяет объединять несколько приборов в сеть и выводить информацию на один удаленный ПК (проводно до 1200 м или беспроводно по GSM-модему в зоне покрытия оператора моб.связи).

    • RS232 позволяет одиночно подключаться проводно к одному ПК на расстоянии не далее 5 метров, или же беспроводно по GSM-модему в зоне покрытия оператора моб.связи

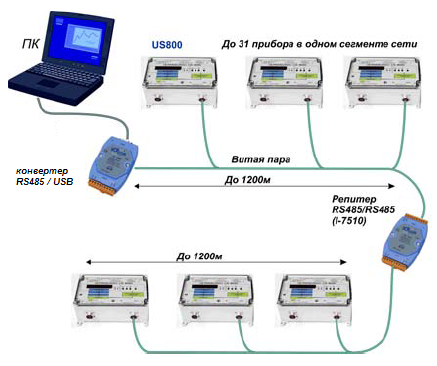

Подключение в сеть RS485
Рис. Подключение в сеть RS485

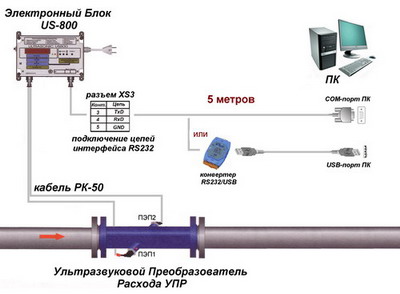

Подключение по интерфейсу RS232
Рис. Подключение по интерфейсу RS232



На какие диаметры существуют

Ультразвуковые расходомеры US800 и теплосчетчики Энконт выпускаются на следующие диаметры:

    • Резьбовые: 15, 25 мм;
    • Фланцевые: 32, 40, 50, 65, 80, 100, 150, 200,250, 300, 350, 400, 500, 600, 700, 800, 900, 1000 мм
    • Бесфланцевые под сварку: 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200 мм.
    • А также имеются комплекты монтажных частей КМЧ-800 на Ду250-2000 мм (включает в себя комплект держателей бобышек и датчиков, используется для врезки датчиков на трубопровод или изготовления ультразвукового преобразователя расхода по месту эксплуатации. Требует грамотного монтажа!)



Можно ли использовать УПР без электронного блока US800

Нет, УПР работает только с электронным блоком US-800. Отдельное использование невозможно.



Какой применяется соединительный кабель и сколько метров в комплекте

В комплект может входить кабель любой длины по заказу от 5 до 500 м.
По умолчанию в стандартный комплект входит 25 метров кабеля. Используется высокочастотный коаксиальный кабель типа РК-50-2-11.
Внимание! Соединительный кабель в комплекте поставки обязателен, без кабеля работать не будет!



При каких температурах окружающей среды работает расходомер

Ультразвуковой преобразователь расхода УПР может устанавливаться в нерегулируемых климатических условиях (тепм. окр.среды до -40 при условии незамерзания измеряемой жидкости), также может работать в залитых колодцах (исполнение IP68).
Электронный блок должен находиться в сухом помещении от +5 градусов или в обогреваемом приборном шкафу.



Чем двухлучевое исполнение отличается от однолучевого

В двухлучевом УПР устанавливается две пары ПЭП, которые размещаются на осях параллельных друг другу и проходящих через равные хорды поперечного сечения.
Данное решение позволило повысить точность измерения и сократить длины прямых участков в месте монтажа, что особенно важно на трубах больших диаметров!
Двухлучевой комплект обладает высокой точностью (до 0.5-1% в зависимости от диапазона расходов), требует минимум прямых участков при монтаже и рекомендован для применения на трубах больших диаметров и на особо ответственных объектах.
Выпускается на диаметры 100 мм, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, до 2000 мм.

Двухлучевой преобразователь расходаРис. Двухлучевой преобразователь расхода
