ПРИСПОСОБЛЕНИЯ ДЛЯ МОНТАЖА

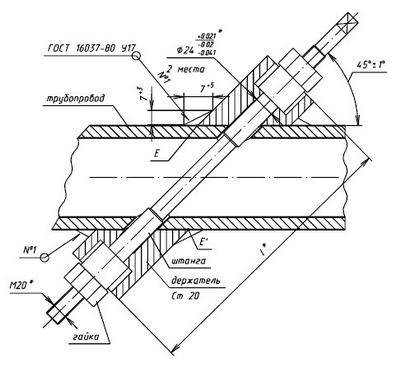

ПРИСПОСОБЛЕНИЕ АС801 (ПР-001)

приспособление (штанга) для сварки держателей




Приспособление АС801 предназначено для изготовления УПР на трубопроводе диаметром свыше 200 мм.

АС801 позволяет изготовлять УПР диаметром до 1400 мм.

АС801 может применяться взамен приспособления ПР-001 для УПР расходомеров - счетчиков US800, UFM-001, UFM-005.

Приспособление АС801 соответствует требованиям, предъявляемым к монтажу ультразвуковых расходомеров - счетчиков жидкости US800, UFM-001,UFM-005.

Комплектность:
Штанга базовая 485 мм 1
Штанга базовая 220 мм (Ду300,600) 1
Штанга базовая 365 мм (Ду400,700,1000) 1
Штанга базовая 500 мм (Ду600,800) 1
Штанга базовая 155 мм (Ду250) 1
Штанга удлинительная 460 мм (Ду600,700,800,1000) 2
Гайка на базовую штангу 2
Защитная гильза 2

паспорт АС801 (0.2 Мб)

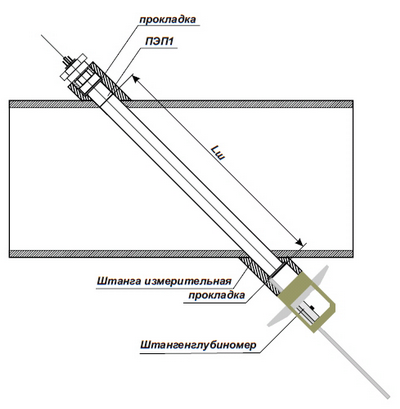

ПРИСПОСОБЛЕНИЕ АС803 (ПР-003)

приспособление для измерения базового расстояния между датчиками




Приспособление АС803 предназначено для измерения расстояния между пьезоэлектрическими преобразователями (далее - ПЭП) в ультразвуковых преобразователях расхода (далее - УПР).

АС803 позволяет измерять базовое расстояние между ПЭП до 3 м.

АС803 может применяться взамен приспособления ПР-003 для УПР в комплектах расходомеров - счетчиков US800, UFM-001, UFM-005.

Приспособление АС803 соответствует требованиям, предъявляемым к монтажу и поверке ультразвуковых расходомеров - счетчиков жидкости US800, UFM-001, UFM-005

Комплектность:
Штангенглубиномер ШГ- 400 1
Штанга калиброванная 460 мм 4
Штанга калиброванная 350 мм 2
Штанга калиброванная 175 мм 2
Штанга измерительная 1
Заглушка 2

паспорт АС803 (0.2 Мб)

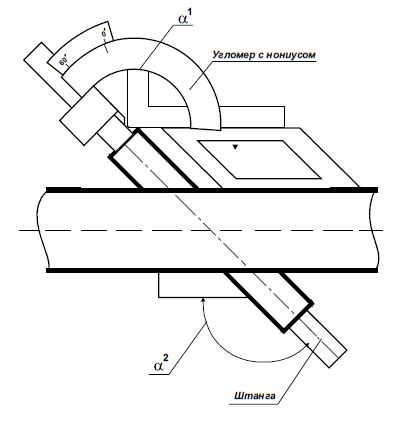

ПРИСПОСОБЛЕНИЕ АС805 (ПР-005)

приспособление для измерения угла наклона датчиков



Приспособление АС805 предназначено для измерения угла наклона ультразвуковых датчиков в ультразвуковых преобразователях расхода (далее - УПР).

АС805 позволяет измерять угол наклона на УПР условным диаметром от 50 до 1800 мм.

АС805 может применяться взамен приспособления ПР-005 для УПР в комплектах расходомеров - счетчиков UFM-001, UFM-005, US800, УРЖ2К.

Приспособление АС005 соответствует требованиям, предъявляемым к поверке расходомеров - счетчиков жидкости ультразвуковых UFM-001, UFM-005, US800, УРЖ2К.

Комплектность:
Угломер нониусный типа 2 1
Фиксатор угломера 1
Фиксатор штанги 1
Штанга удлинительная -переходная 3
Штанга удлинительная 1
Штанга базовая 1
паспорт АС805 (0.2 Мб)







Дополнительную информацию Вы можете запросить по нашим контактным телефонам или e-mail
