ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

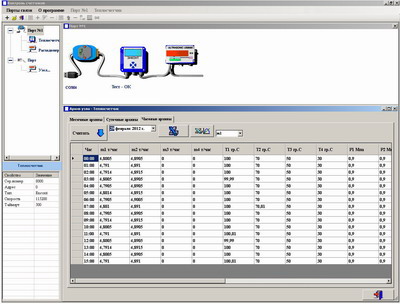

Программа "FlowMeters"

Программа предназначена для работы c приборами учета (расходомером "US800" и теплосчетчиком "ЭНКОНТ") производства ООО "Эй Си - Электроникс" г.Чебоксары.

Программа позволяет:

--устанавливать связь с приборами (в том числе с возможностью автоматического поиска подключенных приборов);
--просматривать и сохранять программируемые параметры прибора;
--наблюдать в режиме реального времени текущие значения и показание счетчиков приборов (монитор текущих значений);
--работу с архивами приборов (скачивать и сохранять архивы в базе данных, просматривать сохраненные в базе данных архивы даже без подключенного прибора, подготовка отчетов в формате Exсel, построение графиков изменения показаний на интервалах времени).

Приборы могут подсоединяться к COM-портам компьютера (реальным и виртуальным), образуя подсети. Таки образом, порт в программе означает физическое устройство в компьютере, обеспечивающее интерфейс с периферией. В нашем случае он используется для обмена данными с приборами учета. Программное обеспечение работает непосредственно с последовательными портами (COM1, COM2 и т.д.), которые могут быть как реальными, так и виртуальными.

Программа поддерживает следующие способы подключения приборов учетов:

--непосредственно к COM-порту компьютера (US800 c RS232);
--к COM-порту через адаптер RS232-RS485 (например I-7520 ICPCON).
--к USB-порту через адаптер USB - RS485 (RS232) (например I-7561 ICPCON);
--по компьютерной сети через адаптеры RS232(RS485)-Ethernet (например I-7188E2 ICPCON);

Программа предназначена для работы на операционных системах Windows XP, Windows 7.
Программа работает на платформе .Net Framework 3.5.
Подготовка отчетов и построение графиков требует наличия установленного на компьютере полнофункционального пакета Microsoft Office (версия не ниже 2007).
Программа использует в своей работе базы данных MS Access.

Руководство по работе с программой в файле help (после установки программы).

Программа "FlowMeters" (1.4 Мб)

Краткое описание программы FlowMeters (0.4 Мб)

Расходомер US800: Протокол обмена по RS485 (DCON) (0.2 Мб)

Расходомер US800: Протокол обмена по RS485 (MODBUS) (0.1 Мб)

Расходомер US800-4: Протокол обмена по RS485 (MODBUS, DCON) (0.4 Мб)

Теплосчетчик ЭНКОНТ: Протокол обмена по RS485 (DCON) (0.3 Мб)

Теплосчетчик ЭНКОНТ: Протокол обмена по RS485 (MODBUS) (0.1 Мб)

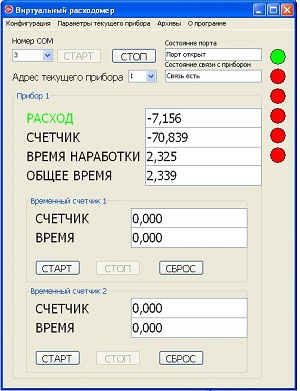

Программа "Виртуальный расходомер"

Программа "Виртуальный расходомер" предназначена для работы с ультразвуковыми преобразователями расхода (УПР) с установленными устройствами формирования (УФ) производства ООО "Эй-Си Электроникс".

Программа "Виртуальный расходомер" совместно с УПР и с УФ образуют измерительный комплекс, который представляет собой совокупность ультразвуковых расходомеров-счетчиков жидкости, аналогичных US-800 и другим ультразвуковым расходомерам-счетчикам жидкости. Количество приборов - до 16 (при желании можно и больше).

УФ/УПР осуществляет связь с ПК вместе с запущенной на нем программой "Виртуальный расходомер" по интерфейсу RS-485 через преобразователь интерфейсов (конвертер) RS485 / USB (RS232). УФ формирует импульсы для ультразвуковых датчиков с параметрами, полученными от управляющей программы "Виртуальный расходомер", обрабатывает полученные импульсы и передает измеренные параметры в программу "Виртуальный расходомер".

Программа "Виртуальный расходомер" осуществляет:

--обмен данными с УФ;
--задание конфигурации - количество и адреса опрашиваемых приборов;
--просмотр, редактирование и сохранение программируемых параметров приборов;
--расчет текущих расходов, счетчика расходов, времени наработки и времени сети (связи) для каждого прибора, входящего в конфигурацию;
--индикация (вывод на экран компьютера) текущего расхода, счетчика расхода, времени наработки и времени сети (связи) для прибора (трубопровода), выбранного в программе как текущий;
--индикация временных счетчиков расхода и времени наработки для текущего прибора;
--ведение и вывод в виде таблиц и графиков поминутных архивов счетчиков для каждого из приборов, входящего в конфигурацию.

Любой из приборов, входящих в конфигурацию, может быть как однолучевой, так двухлучевой (хордовый).

Внимание! Применение расходомеров с программным обеспечением «Виртуальный расходомер» возможно только для ТЕХНОЛОГИЧЕСКОГО учета или в системах дозирования жидкостей (учет НЕ КОММЕРЧЕСКИЙ!). Госповерка невозможна и поверки не будет!(Для коммерческого учета используйте конфигурации в комплекте с Блоком индикации БИ-US800-4X). В данном варианте комплектации в качестве БИ используется ПК/ноутбук.

Внимание! Измерение возможно только в рабочее время ПК/ноутбука. При выключенном (или в «спящем режиме») ПК измерение жидкости и ведение архива производиться не будут!!

Внимание! Учитывая, что БИ с блоком питания в данной комплектации отсутствует, потребуется подавать питающее напряжение 24В пост.тока на РК / или непосредственно УФ (в зависимости от топологии схемы размещения УФ/УПР).

Для организации узла учета в комплект должны входить:

--Программное обеспечение «Виртуальный расходомер»
--ПК/ноутбук с ОС WIN ХР, WIN 7, пакетом MS Office, порт USB (или Com-порт/RS232).
--Конвертер RS485/USB или Конвертер RS485/RS232 (если есть Com-порт на ПК).
--Конфигурация приборов из УФ/УПР/РК/БП/кабелей, исполнения и количество в зависимости от технических требований. Возможное количество подключаемых УФ/УПР до 16 штук (или более при необходимости).

Программа предназначена для работы на операционных системах Windows XP, Windows 7.

Руководство по работе с программой в файле help (после установки программы).

Программа "Виртуальный расходомер" (2.0 Мб)

Краткое описание программы "Виртуальный расходомер" (2.0 Мб)

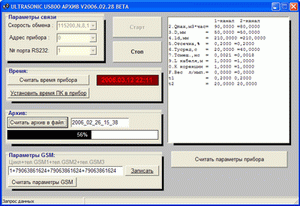

Программа "US800_архив"

Программа предназначена для считывания и записи в ПК архивов (час/сут/мес) с расходомера US800, установке (коррекции) астрономического времени прибора по интерфейсу RS485, а также используется для настройки прибора для работы с GSM модемами.

Программа работает на стационарных или переносных IBM PC-компьютерах под операционными системами Windows XP/7. Скаченные с прибора US800 архивы (для обоих каналов) сохраняются в текстовых файлах.

Руководство по работе с программой прилагается.

Внимание! Для подключения сети RS485 к ПК необходимо использовать преобразователь RS485 в USB (например I-7561).

Архив программ для US800: "US800_Архив" v2006.11.14, "US800_Архив_GSM(CSD)" v.2009.08.15 и др. (1.5 Мб)

Руководство по работе с программой АРХИВ (0.6 Мб)

Руководство по подключению / работе с GSM модемом (0.6 Мб)

Расходомер US800: Протокол обмена по RS485 (DCON) (0.2 Мб)

Расходомер US800: Протокол обмена по RS485 (MODBUS) (0.1 Мб)

Подключение адаптера Ethernet (0.7 Мб)

Программа "US800-4 архив"

Программа «US800-4 АРХИВ» предназначена для считывания с расходомера US800-4 в ПК архивов (часовых, суточных и месячных), установки (коррекции) астрономического времени прибора, просмотра текущих значений измеряемых и расчетных величин и счетчиков, а также сохранения программируемых параметров прибора в файл для анализа. Программа имеет возможность устанавливать связь с прибором как по проводному интерфейсу RS485 через конвертер, так и установить связь с GSM-модемом для связи с прибором по GSM-каналу.

Программа работает на стационарных или переносных IBMPC-компьютерах под операционными системами Windows XP/7.

Скаченные с прибора архивы и параметры сохраняются в текстовых файлах в директории установки программы: С:\us800-4\arc.

Руководство по работе с программой прилагается.

Внимание! Для подключения сети RS485 к ПК необходимо использовать преобразователь RS485 в USB (например I-7561).

Программа "US800_4_arc" (1.3 Мб)

Руководство по работе с программой АРХИВ (0.3 Мб)

Протокол обмена US800-4Х в сети RS485 (0.4 Мб)

Подключение адаптера Ethernet (0.7 Мб)

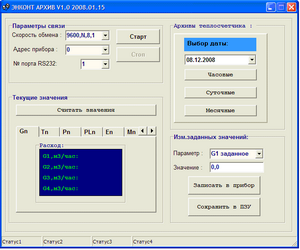

Программа "Encont_архив"

Программа предназначена для считывания с теплосчетчика "ЭНКОНТ" в ПК архивов (часовых, суточных и месячных), установке (коррекции) астрономического времени прибора по интерфейсу RS232 или RS485.

Программа работает на стационарных или переносных IBMPC-компьютерах под операционными системами Windows XP/7.

Скаченные с прибора "ЭНКОНТ" архивы (для всех каналов) сохраняются в текстовых файлах в директории установки программы: С:\encont\ARC - значения параметров, архивы часовых, суточных и месячных средних значений.

Также прилагается: программа "encont_gsm_arc”, предназначенная для дистанционного (беспроводного) считывания с теплосчетчика или сети теплосчетчиков «ЭНКОНТ» посредством GSM модемов МС35i (Siemens, Centurion) и записи в ПК архивов (часовых, суточных и месячных), установке (коррекции) астрономического времени прибора по интерфейсу RS232 или RS485, а также просмотра текущих значений параметров.

Руководство по работе с программой прилагается.

Внимание! Для подключения сети RS485 к ПК необходимо использовать преобразователь RS485 в USB (например I-7561).

Программа "Encont_arc" и "Encont_arc_gsm" (1.4 Мб)

Руководство по работе с программой АРХИВ (0.3 Мб)

Теплосчетчик ЭНКОНТ: Протокол обмена по RS485 (DCON) (0.3 Мб)

Теплосчетчик ЭНКОНТ: Протокол обмена по RS485 (MODBUS) (0.1 Мб)

Подключение адаптера Ethernet (0.7 Мб)

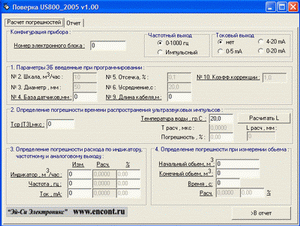

Программа для автоматизации поверки ультразвукового расходомера US800 "Поверка_US800"

Программа "Поверка_US800" предназначена для автоматизации (сокращения времени) поверки расходомера US800 по беспроливной методике US800.421364.001РЭ Часть 3.
Программа по действиям пользователя автоматически расчитывает основные погрешности и формирует отчет о ГОДНОСТИ прибора с возможностью распечатки отчета.

Внимание! Перед проведением поверки рекомендуется замерить базу датчиков электронным способом. Для этого в программе:

--ввести параметр №9 (длина кабеля);
--ввести время Тср;
--ввести измеренную температуру воды;
--нажать кнопку "Расчитать L";
--ввести параметр №4 (База датчиков) из поля L расч.

Программа "Поверка_US800" (0.3 Мб)

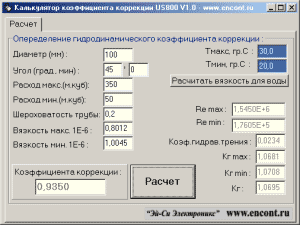

Программа (калькулятор) для раcчета коэффициента коррекции УПР расходомера счетчика US800 "US800_kk"

Программа "US800_kk" предназначена для автоматизации (сокращения времени) расчета коэффициента коррекции УПР по методике US800.421364.001РЭ Часть 3.

Программа "US800_kk" v1.2 с распечаткой отчета (0.2 Мб)
