НОВАЯ МОДЕЛЬ УЛЬТРАЗВУКОВОГО РАСХОДОМЕРА US800 (исполнение 4х)




Ультразвуковой преобразователь расхода УПР однолучевой фланцевый Устройство формирования УФ US-800-4X Устройство формирования УФ US-800-4X Распределительная коробка РК US-800-4X Блок питания БП к US-800-4X

Уважаемые заказчики!

Предлагаем Вашему вниманию новую модель ультразвукового расходомера US 800 (исполнение 4х).

Данная модель расходомера специально создана для работы в тяжелых условиях на промышленных предприятиях РФ, где зачастую условия эксплуатации силового оборудования не соответствуют требованиям гостов по помехозащищенности.













ОСНОВНЫЕ ОТЛИЧИЯ:

    • Высокопомехозащищенный расходомер с удаленным блоком индикации! Расстояние до блока индикации может быть увеличено до 1200 м (и более при использовании репитеров RS485), соединение высокопомехозащищенное, без потери качества сигнала.
    • Минимальная длина сигнального кабеля! Из-за минимальной длины сигнального кабеля сигнал в нем не затухает и на него не наводится помех.
    • Четырехканальное исполнения (с однолучевыми УПР), двухканальное исполнение (с двухлучевыми УПР).
    • До 4-х однолучевых УПР (или до 2-х двухлучевых) объединяются в сеть RS485 с блоком индикации, что уменьшает количество проводов (вместо 8-ми высокочастотных сигнальных кабелей от блока индикации выходит один кабель RS485 (витая пара), объединенный с кабелем питания). Удобное решение для случаев, когда УПРы расположены компактно в одном месте (например, теплопункт или распределительная станция), а единый блок индикации для них расположен в помещении на удалении.
    • Двухлучевые двухканальные расходомеры с преобразователями диаметрами 50-1400 мм.
    • Вывод архива на индикатор.
    • Имеет не только счетчик времени наработки, но и счетчик времени сети (можно быстро определить, находился ли прибор в режиме отказа или отсутствовало питание). Имеет почасовой архив времени наработки (можно точно определить, когда в течение суток происходил отказ прибора).
    • Простое и логически понятное меню. Удобное программирование.
    • Алюминиевый корпус пылевлагозащиты IP54. Супер яркий индикатор!
    • Просто и быстро подключается к ПК, ноутбуку (через конвертер), бесплатное базовое ПО (для снятия архивов).
    • Электронная пломба от несанкционированных изменений параметров.
    • Широкие возможности для диагностики ультразвуковых сигналов с помощью параметров "Качество сигнала" и "Автоматическая регулировка усиления".
    • Программная регулировка величины импульсов, подаваемых на датчики (от 16 до 48 В), отдельно для каждого канала.
    • Имеет цифровой интерфейс RS485 (протоколы ModBus, DCON), до 4 шт частотных/испульсных выходов и/или до 2 шт аналоговых токовых выходов 4-20 мА (по заказу).



КОНСТРУКЦИЯ И КОМПЛЕКТАЦИЯ:

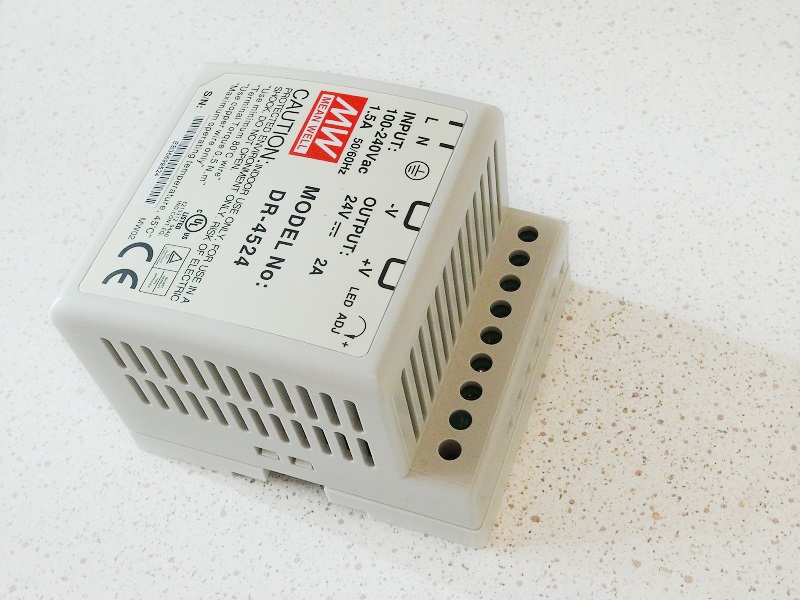

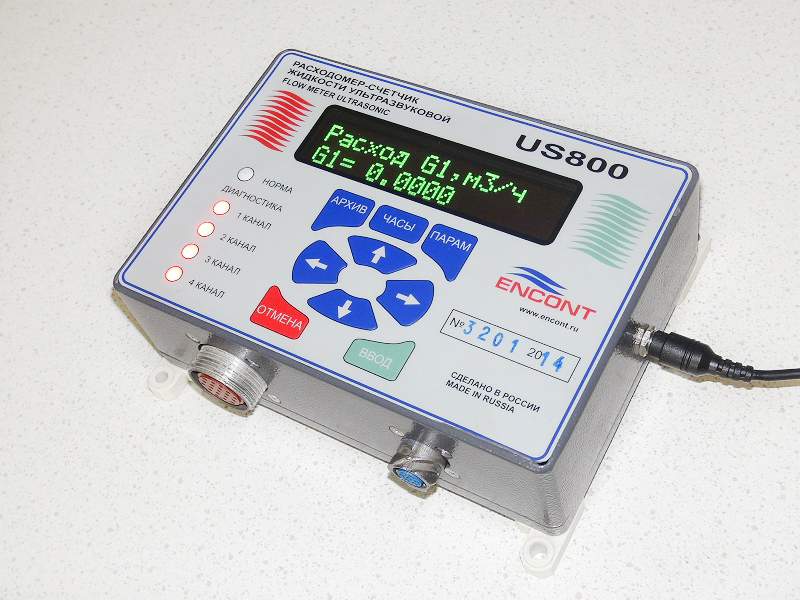

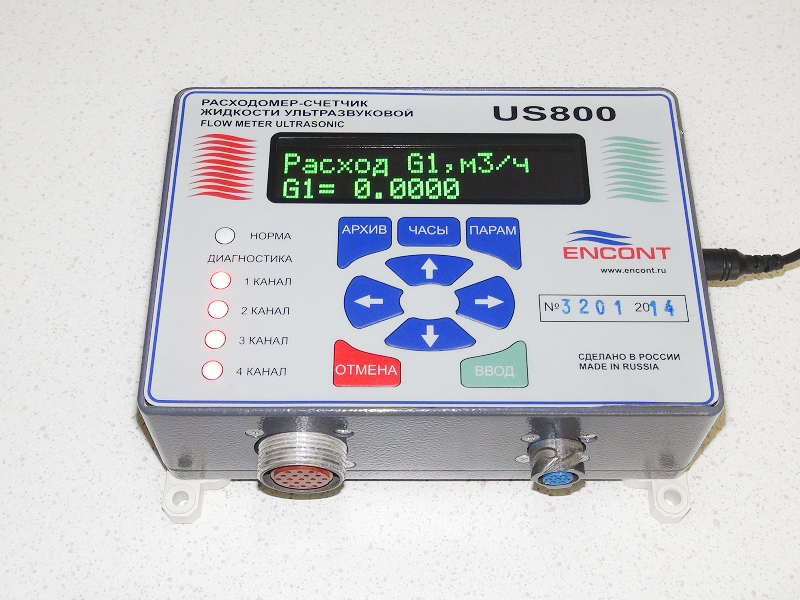

    • Блок индикации БИ US800 в комплекте с сетевым блоком питания БП.

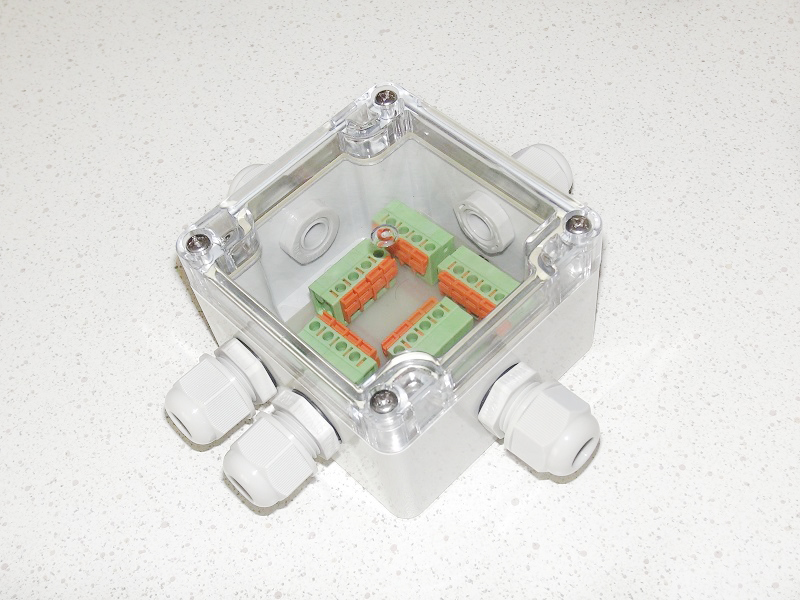

    • Распределительная коробка РК. Обычно в комплект входит 1 шт РК. При одном УПР РК вообще отсутствует. В более сложных конфигурациях может быть до 3 шт РК.

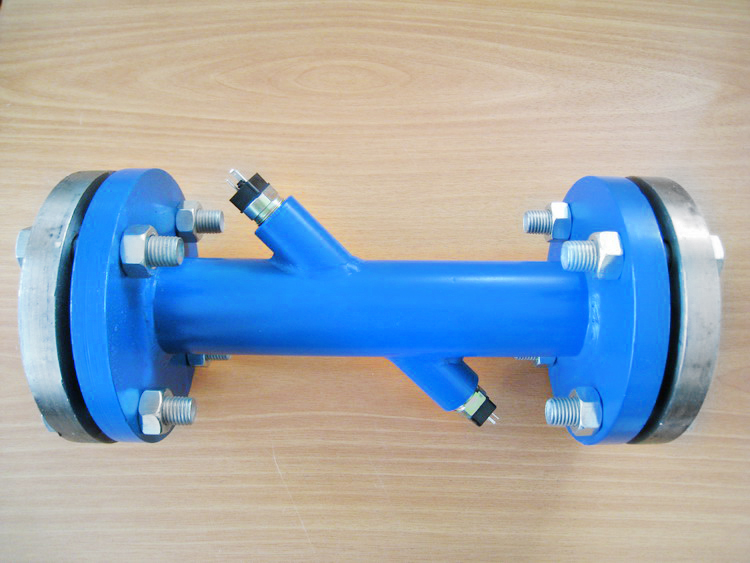

    • Ультразвуковой преобразователь расхода УПР. Количество от 1 до 4 шт (однолучевые), от 1 до 2 шт (двухлучевые).

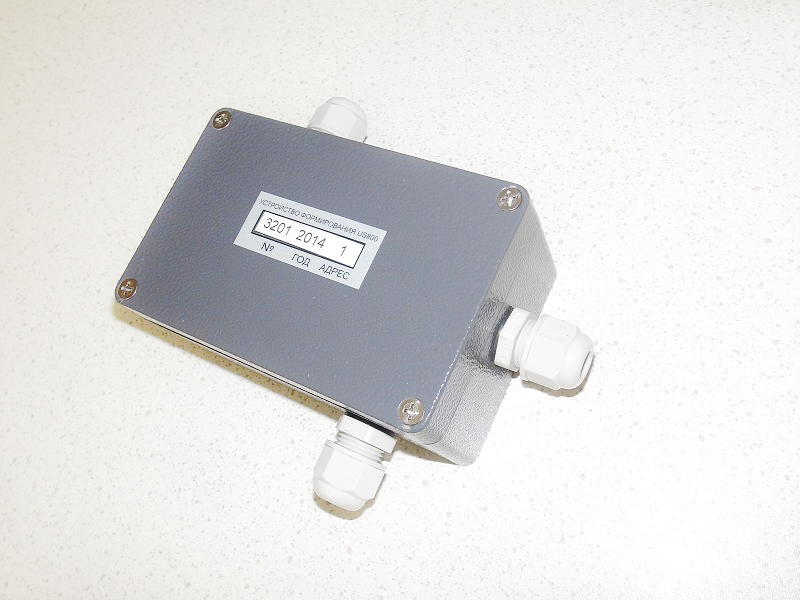

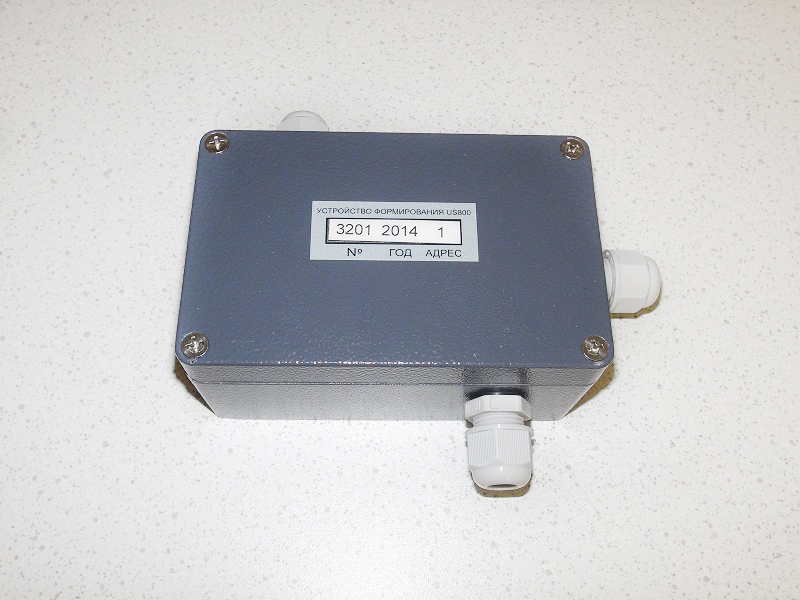

    • Устройство формирования УФ. Исполнение УФ и количество соответствует заказанным УПР.
    • Соединительный кабель между БИ-РК-УФ. Тип кабеля ParLan F/UTP Cat5e V/PE.
    • Кабель питания ПВС.




ПОДРОБНАЯ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ:

Руководство по эксплуатации и монтажу US800-4х (4 Мб)

Краткая информация (реклама) по расходомеру US800 исполнение 4Х (2 Мб)

Подключение расходомера US800-4Х к сети RS485 (0.4 Мб)

Опросный лист для заказа US800-4Х (0.1 Мб)

Прайс-лист (3.2 Мб)

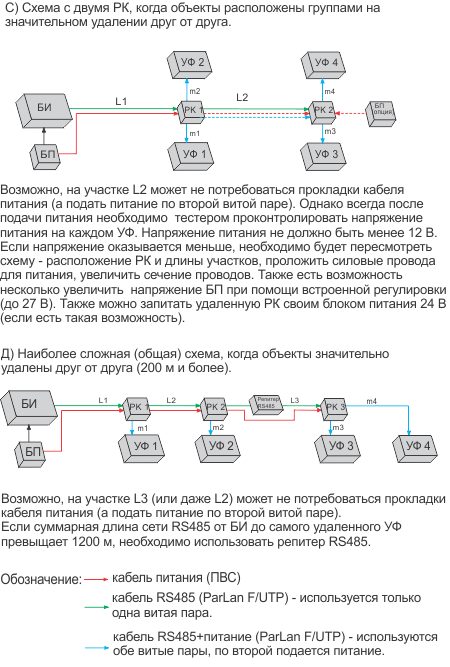

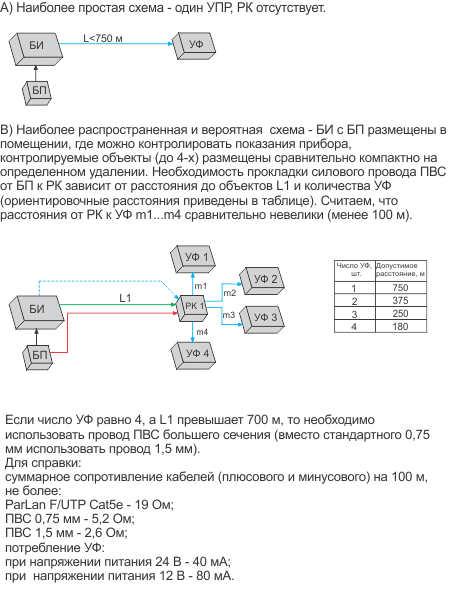

ВОЗМОЖНЫЕ СХЕМЫ ПРИСОЕДИНЕНИЯ УЛЬТРАЗВУКОВОГО РАСХОДОМЕРА ИСП.4Х:

 Возможности не ограничиваются приведенными схемами , а зависят от количества и исполнений используемых элементов, технических условий и требований на каждом конкретном объекте. Схемы приведены для примера и общего понимания возможностей прибора!



Возможности не ограничиваются приведенными схемами , а зависят от количества и исполнений используемых элементов, технических условий и требований на каждом конкретном объекте. Схемы приведены для примера и общего понимания возможностей прибора!











Дополнительную информацию Вы можете запросить по нашим контактным телефонам или e-mail
