Теплосчетчик ЭНКОНТ

Описание теплосчетчика ЭНКОНТ

Принцип работы теплосчетчиков-регистраторов ЭНКОНТ состоит в измерении и преобразовании измерительным блоком сигналов с других составных частей, установленных на прямом и обратном трубопроводах системы теплоснабжения, в значения объемных (массовых) расходов теплоносителя время-импульсного типа с последующим измерением количества тепловой энергии и количества теплоносителя с помощью вычислительного устройства на базе измерения температуры теплоносителя с помощью термосопротивления с градуировочной характеристикой 100П или 100Pt с помощью установленных формул.

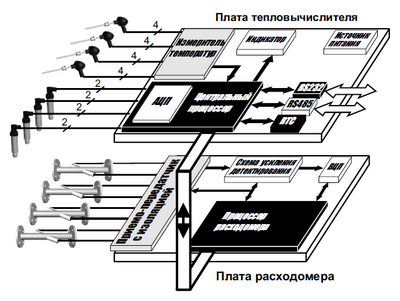

В состав теплосчетчиков входят следующие компоненты:

    • Измерительный блок (ИБ);
    • Ультразвуковые преобразователи расхода (УПР);
    • Термопреобразователи сопротивления;
    • Преобразователи давления;

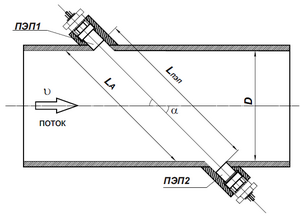

Измерение расхода в теплосчетчиках основано на измерении времени распространения ультразвуковых импульсов в потоке теплоносителя через УПР.

Разность между временами распространения импульсов в прямом и обратном направлениях относительно движения теплоносителя по УПР преобразуется в зависимости от параметров УПР в значение объемного расхода. Возбуждение ультразвуковых колебаний осуществляется парой пьезоэлектричсеких преобразователей (ПЭП), образующих измерительный луч.

УПР изготавливается согласно типоразмерам по условно проходным диаметрам с указанием максимального и переходного значениям расхода теплоносителя. В зависимости от количества измерительных лучей УПР могут быть однолучевыми или двухлучевыми. УПР представляет собой отрезок трубы из нержавеющей стали, к торцам котором приварены два фланца по ГОСТ 12815-80. В средней зоне трубы приварены держатели, служащие для утсановки пары ПЭП. УПР с диаметром условного прохода больше 200 мм изготавливается из черной стали и покрывается коррозионно-стойкой эпоксидной эмалью.

Ультразвуковые преобразователи расхода выпускаются следующих модификаций:

    • DxxxE – двухлучевой УПР, поверяемый на эталонной расходомерной установке;
    • DxxxI – двухлучевой УПР, поверяемый беспроливным методом;
    • SxxxE – однолучевой УПР, поверяемый на эталонной расходомерной установке;
    • SxxxI – однолучевой УПР, поверяемый беспроливным методом.

Измерение температуры в теплосчетчиках основано на измерении напряжения на чувствительном элементе ТС и дальнейшем преобразовании в фактические значения температуры. Преобразование осуществляется в соответствии с номинальной статической характеристикой ТС по ГОСТ 6651-94.

Измерение давления в теплосчетчиках основано на измерении сигнала силы постоянного тока от ПД в диапазоне 4-20 мА и преобразовании измеренных значений в фактические значения давления.

Измерительный блок теплосчетчика регистрирует в энергонезависимых архивах:

    • Время работы;
    • 840 среднечасовых и 90 среднесуточных значений измеренных температур и давлений теплоносителя;
    • 840 значений количества прошедшего теплоносителя и потребленной (отпущенной) тепловой энергии за каждый час;
    • 90 среднесуточных значений измеренных температур теплоносителя;
    • 90 значений количества прошедшего теплоносителя и потребленной (отпущенной) тепловой энергии за каждые сутки;
    • 12 значений количества прошедшего теплоносителя и тепловой энергии за каждый месяц;
    • Нештатные ситуации.

Все измеренные, расчетные, установочные и архивированные параметры выводятся на индикацию.

Теплосчетчики могут передавать в системы централизованного учета энергоносителей информацию об измеренных и зарегистрированных параметрах теплоносителя по цифровым каналам связи с помощью стандартных устройств.

Теплосчетчики позволяют обслужить до 4-х трубопроводов на источнике теплоты или в системем теплопотребления и вести учет тепловой энергии по двум независимым теплообменным контурам. Алгоритмы вычисления тепловой энергии в зависимости от вида контролируемой системы могут устанавливаться потребителем на месте эксплуатации по любому из уравнений, не противоречащим МИ 2412-97 и «Правилам учета тепловой энергии».

В зависимости от режимов эксплуатации открытых и закрытых систем теплоснабжения и от вида модификации УПР теплосчетчики соответствуют классам А, В и С по ГОСТ Р 51649-2000 и уравнениям измерения тепловой энергии по МИ 2412-97.
